제품 소개

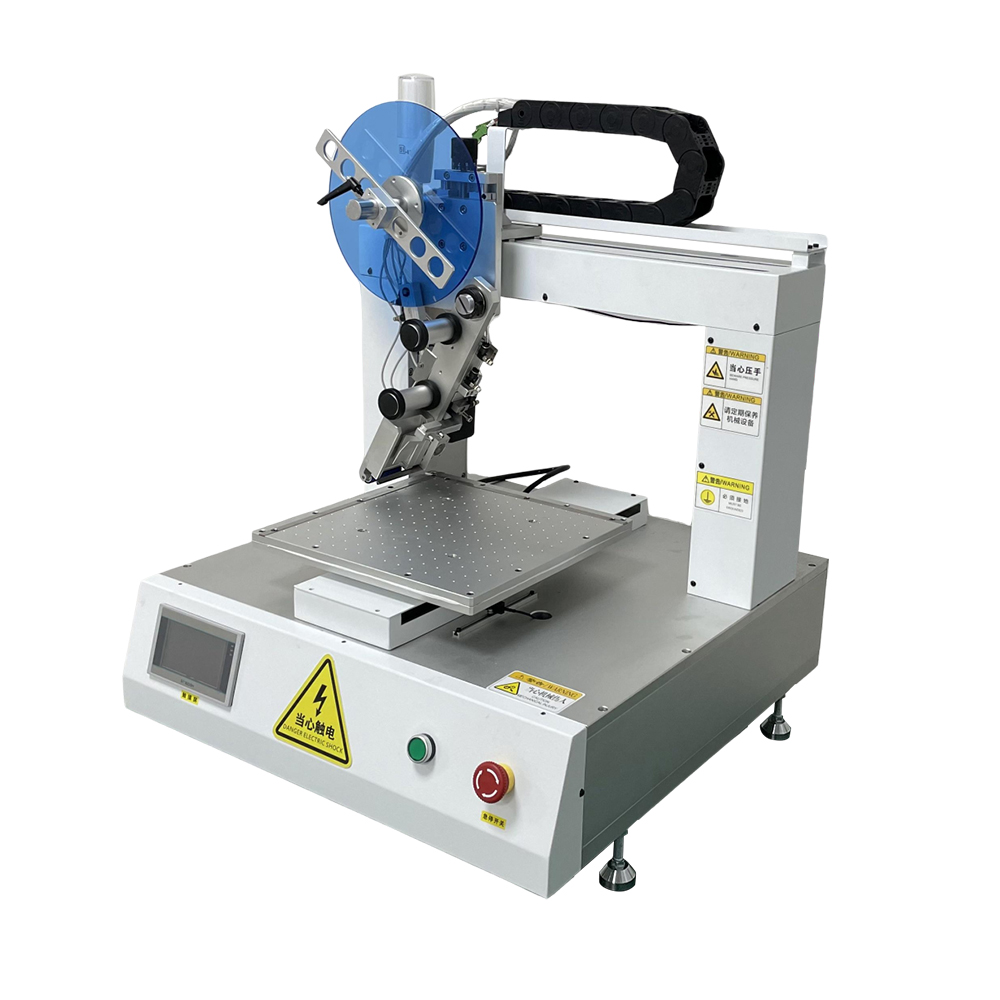

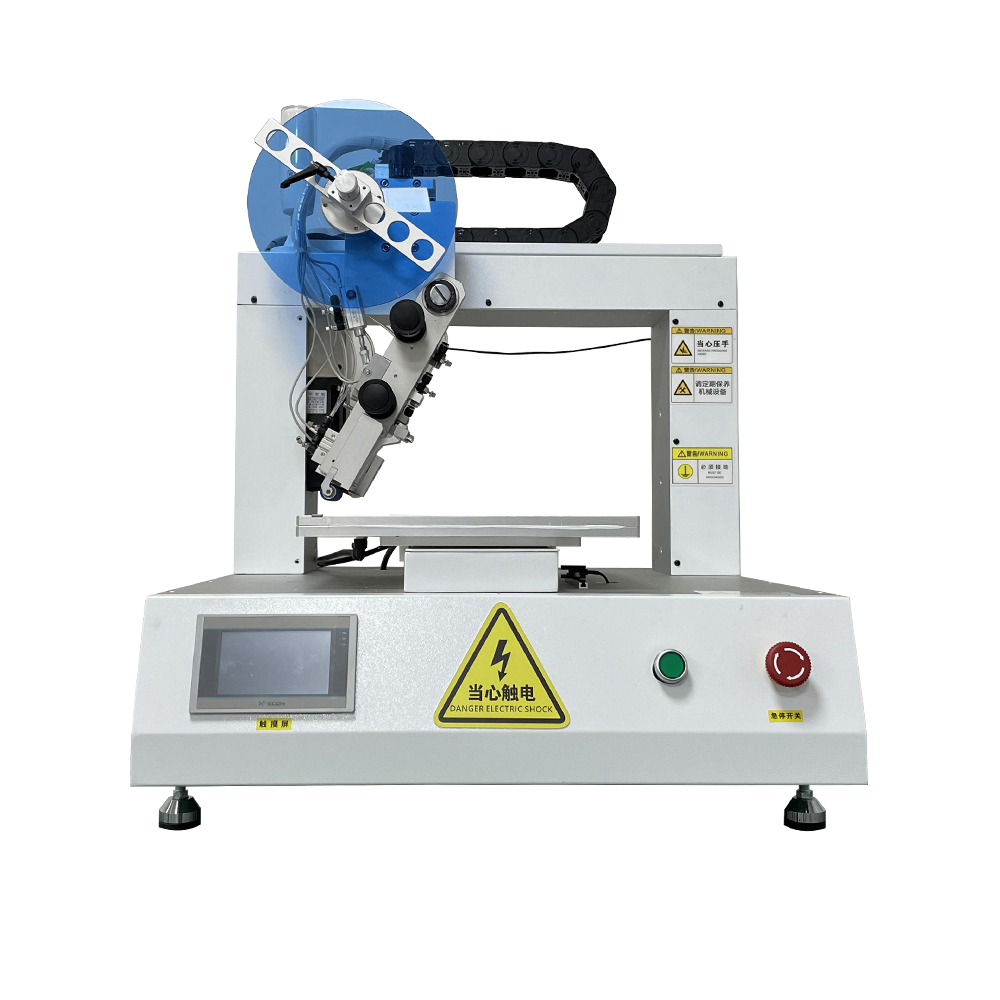

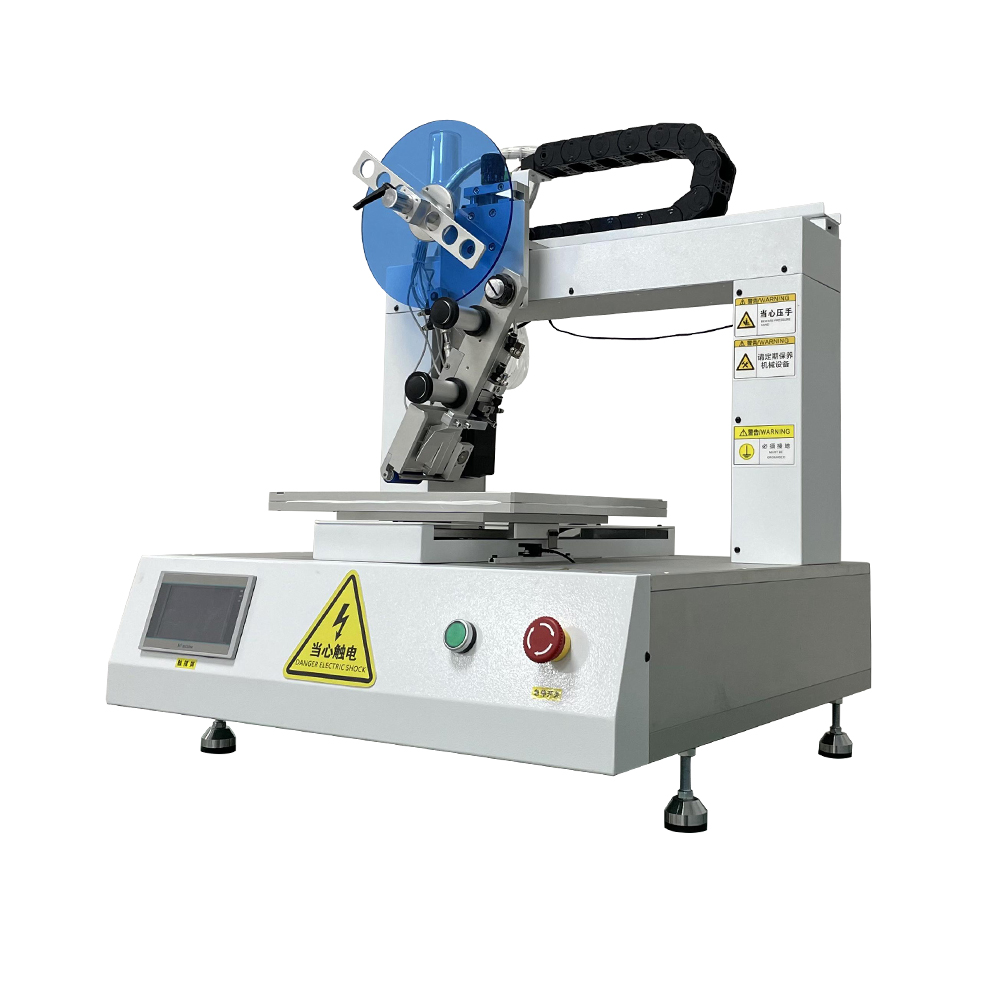

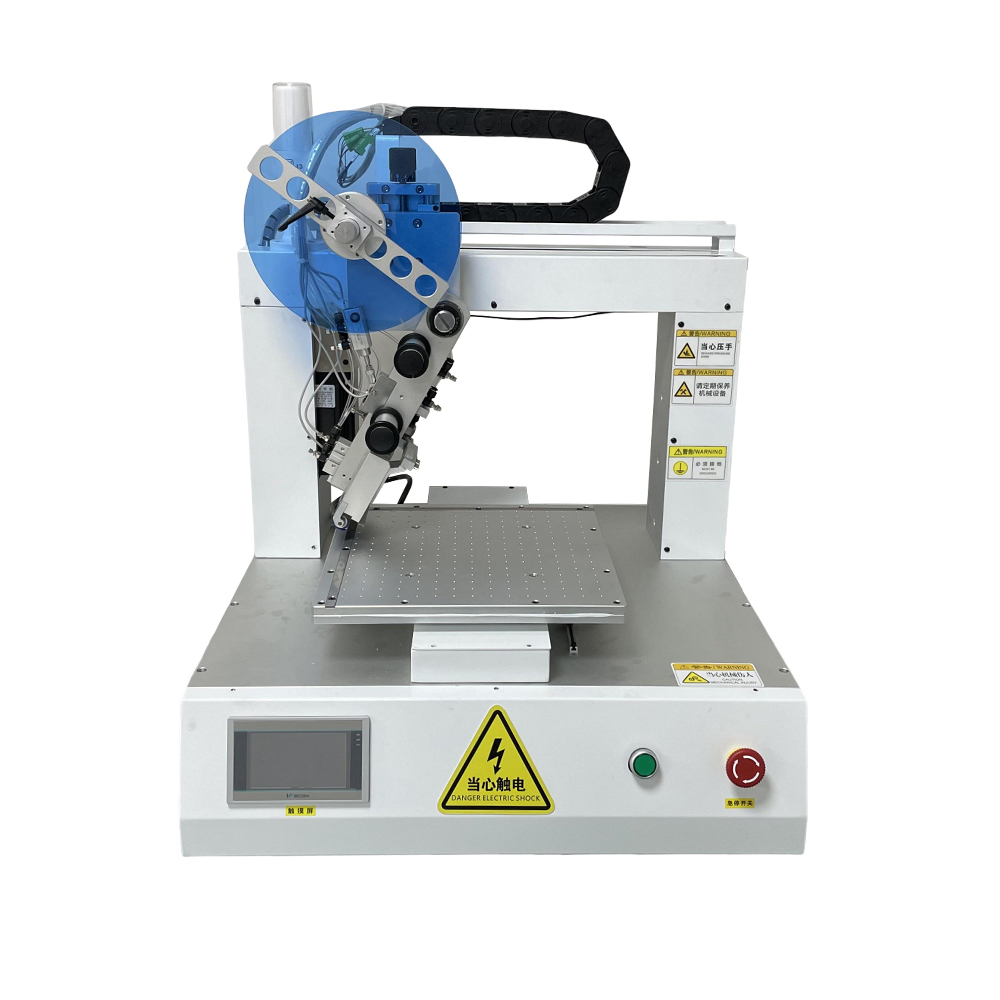

탁상형 양면테이프 부착기는 다양한 제품 표면에 양면테이프를 정밀하게 자동으로 부착하는 소형 탁상형 장비입니다.
PLC와 터치스크린으로 제어하며, X·Y 리니어 모듈이 부착 헤드를 이동시켜 최대 300 × 300mm 크기의 제품에 반복정밀도 ±1mm로 양면테이프를 균일하게 부착하고 자동으로 절단합니다. 작고 이동이 편리해 소량·다품종 작업에 적합합니다.
견적 문의
사양·옵션에 따라 가격이 달라집니다
제품 설명
주요 특징
- 자동 부착: 테이프 공급부터 부착·절단까지 자동 처리
- 정밀 제어: X·Y 리니어 모듈로 반복정밀도 ±1mm
- PLC·터치스크린: 프로그래밍과 조작이 간단
- 조절식 고정 지그: 제품을 고정하는 지그와 조절식 공급 테이블
- 테이프 커팅 기구: 부착 후 테이프를 자동 절단
- 컴팩트·이동 편의: 소형 탁상형으로 설치·이동이 쉬움
- 안전 구성: 알람등, 비상정지 버튼
적용 분야
- 적용 산업: 식품, 완구, 생활화학, 전자, 건축자재, 하드웨어, 플라스틱, 인쇄 등
- 적용 제품: 각종 제품·부품 표면의 양면테이프(양면폼테이프 등) 부착
- 적용 규격: 최대 300 × 300mm 제품 (부착 길이 30mm 이상)
작동 원리
제품을 고정 지그에 안착 → 테이프 릴 공급 → X·Y 이동하며 표면에 양면테이프 부착 → 테이프 자동 절단 → 완료·배출
옵션
- ※ 원본 자료에 별도 옵션 명시 없음 (확인 필요)
기술 사양
| 구분 | 탁상형 양면테이프 자동 부착기 |
|---|---|
| 전원 | 220V |
| 반복 정밀도 | ±1mm |
| 부착 속도 | 최대 500mm/s |
| 적용 제품 크기 | 300 × 300mm (부착 길이 30mm 이상) |
| 적용 테이프 | 이형지 폭 5~50mm, 릴 내경 76mm · 외경 250mm |
| 유효 스트로크 | 300(L) × 300(W) mm |
| 중량 | 약 78kg |
| 장비 크기 | 800 × 800 × 720mm |
참고 사항
- 정확한 적용을 위해 실제 제품·테이프로 부착 위치와 정밀도를 사전 테스트하는 것을 권장합니다.
- 제품 크기와 테이프 규격(폭·릴 지름)에 맞춰 구성을 조정합니다.
- 뉴트리바디는 제품·테이프 규격 검토와 설치·시운전을 함께 지원해 드립니다.
