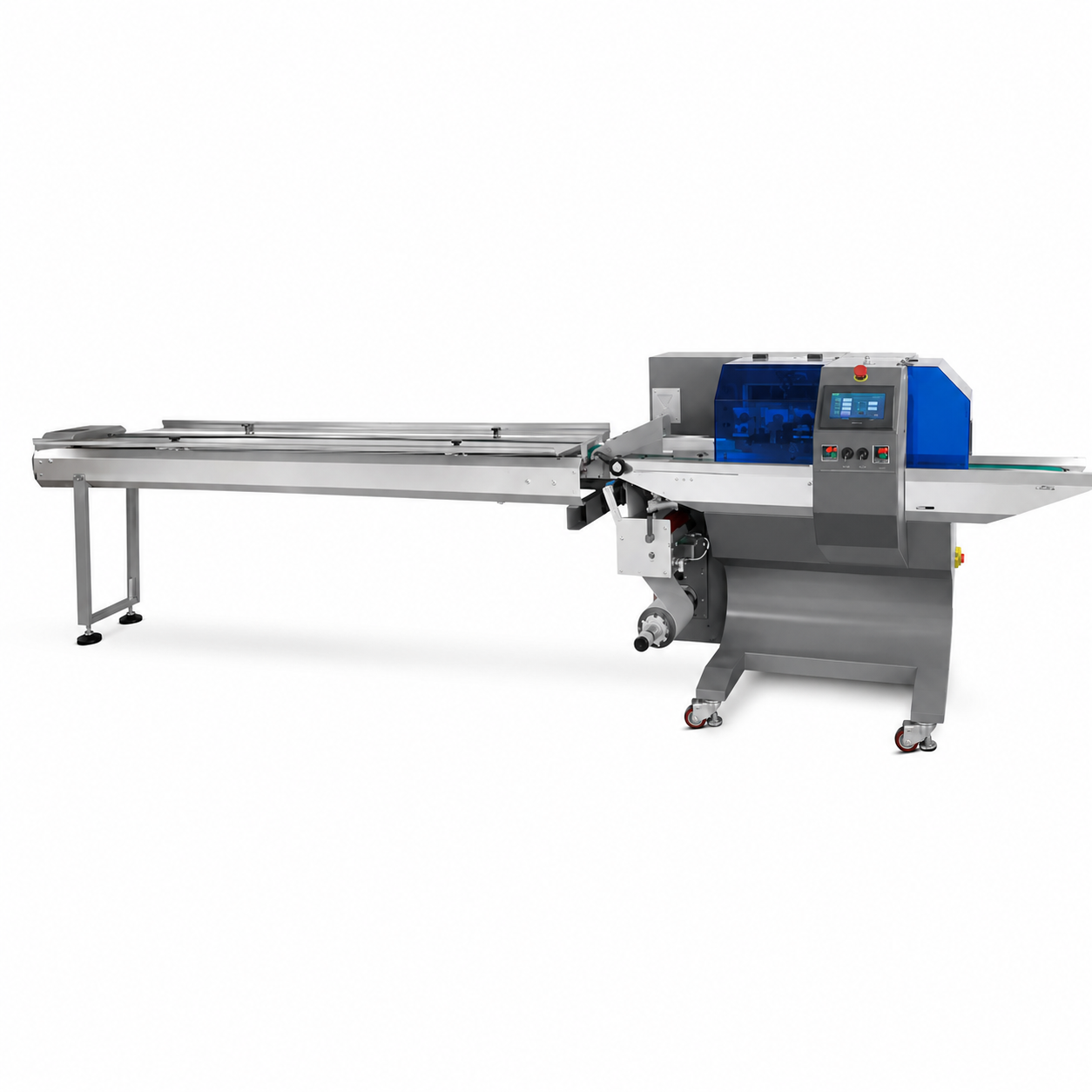

[NEW]수평포장기 하부식

3서보 제어 방식을 적용한 수평형 자동포장기입니다. 센서 신호를 기준으로 제품 투입과 필름 이송을 제어하며, 상부필름형과 하부필름형 모델로 구성됩니다. 포장 길이 설정과 커팅을 유연하게 조정할 수 있으며, 제품 감지 여부에 따라 자동 운전 또는 정지가 가능합니다.

이 설비 문의하기 목록으로

가격 문의견적·사양은 문의 바랍니다

PM-036

[NEW]수평포장기 하부식_PM-036

제품 설명

제품 소개

3서보 제어 방식을 적용한 수평형 자동포장기입니다.
센서 신호를 기준으로 제품 투입과 필름 이송을 제어하며, 상부필름형과 하부필름형 모델로 구성됩니다.
포장 길이 설정과 커팅을 유연하게 조정할 수 있으며, 제품 감지 여부에 따라 자동 운전 또는 정지가 가능합니다.

제품사양

350XBAN

제품 사양 이미지

항목	1형	2형	3형
필름 폭	80~340mm	80~340mm	180~440mm
봉투 길이	센서 제어 방식	센서 제어 방식	센서 제어 방식
봉투 폭	30~160mm	30~160mm	50~200mm
제품 높이	최대 45mm	최대 60mm	최대 80mm
필름 롤 직경	최대 320mm	최대 320mm	최대 320mm
포장 속도	25m/min	25m/min	20m/min
전원	220V, 50/60Hz	220V, 50/60Hz	220V, 50/60Hz
소비전력	2.4kW	2.4kW	2.8kW
장비 크기	3592×828×1100mm	3592×828×1100mm	3594×860×1100mm
장비 중량	약 380kg	약 380kg	약 450kg
방식	하부필름	하부필름	하부필름

350XDAN
450XDAN

주요 특징

3서보 모터와 PLC 제어를 적용해 포장 길이 설정과 커팅을 유연하게 조정할 수 있습니다.
터치패널에서 주요 운전 파라미터를 설정할 수 있습니다.
제품 감지 센서가 제품을 확인하면 자동 포장하고, 제품이 감지되지 않으면 정지합니다.
자가진단 기능으로 이상 발생 시 고장 상태를 확인할 수 있습니다.
고감도 컬러마크 추적 시스템과 디지털 커팅 위치 입력 기능을 적용해 실링·커팅 위치를 조정할 수 있습니다.
온도 제어는 분리형 PID 제어 방식으로 구성되어 다양한 포장재에 대응합니다.
지정 위치 정지 기능으로 커터부 필름 눌어붙음과 불필요한 필름 소모를 줄이도록 설계되었습니다.
구동 구조가 단순해 유지보수가 편리하도록 구성되어 있습니다.

적용 분야

수평 이송이 가능한 고형 제품의 개별 포장에 적용할 수 있습니다.
상부필름형과 하부필름형 중 제품 형상과 투입 방식에 맞는 구성을 선택할 수 있습니다.

작동 원리

제품이 이송 컨베이어를 따라 투입되면 센서가 제품을 감지하고, 필름 이송과 실링·커팅 공정이 연동되어 연속 포장을 진행합니다.
컬러마크가 있는 인쇄 필름 사용 시 광전센서로 마크를 추적하여 커팅 위치를 조정합니다.

옵션

잉크 날짜인쇄기
체인 홀더
가스 주입 장치
배출 브러시

제품사양

제품 사양 이미지

제어 방식	PLC + 3서보
PLC	XINJE
서보 모터	XINJE × 3
서보 드라이버	XINJE × 3
터치패널	XINJE
온도 컨트롤러	TAIQUAN × 2
포토센서	SITUOBANG × 1
에어 스위치	D&C × 3
전원 스위치	MINGWEI × 1
솔리드 스테이트 릴레이	SITUOBANG × 3

참고 사항

실제 적용 가능 포장 규격과 속도는 제품 크기, 형상, 포장재 및 운전 조건에 따라 달라질 수 있습니다.
옵션 구성은 적용 제품과 생산 조건에 따라 선택합니다.

필수 준비요소

설비 운용 전 실제로 준비해야 할 항목입니다.

디자인 롤 필름(지관 75mm)

디자인 롤 필름(지관 75mm)
