제품 소개

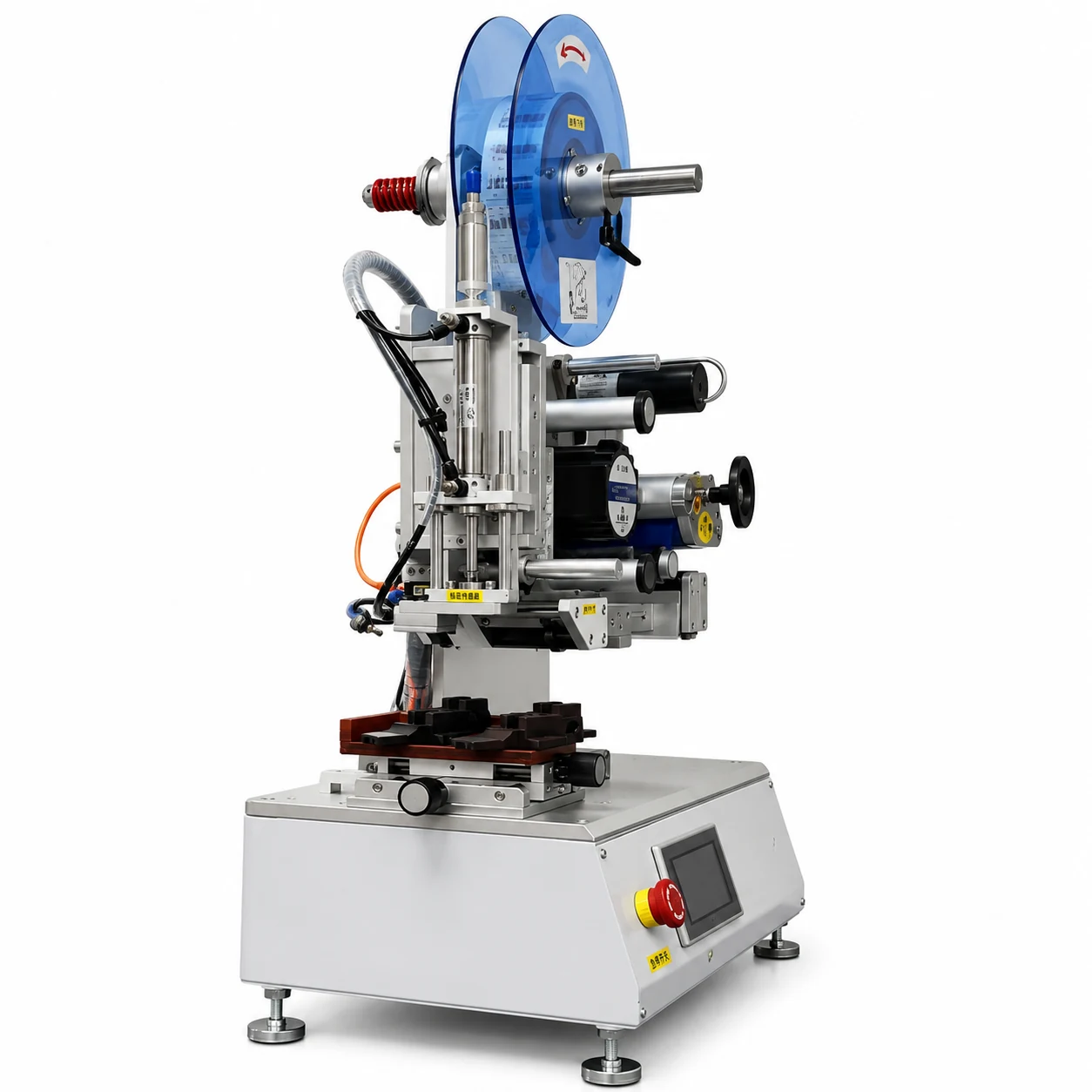

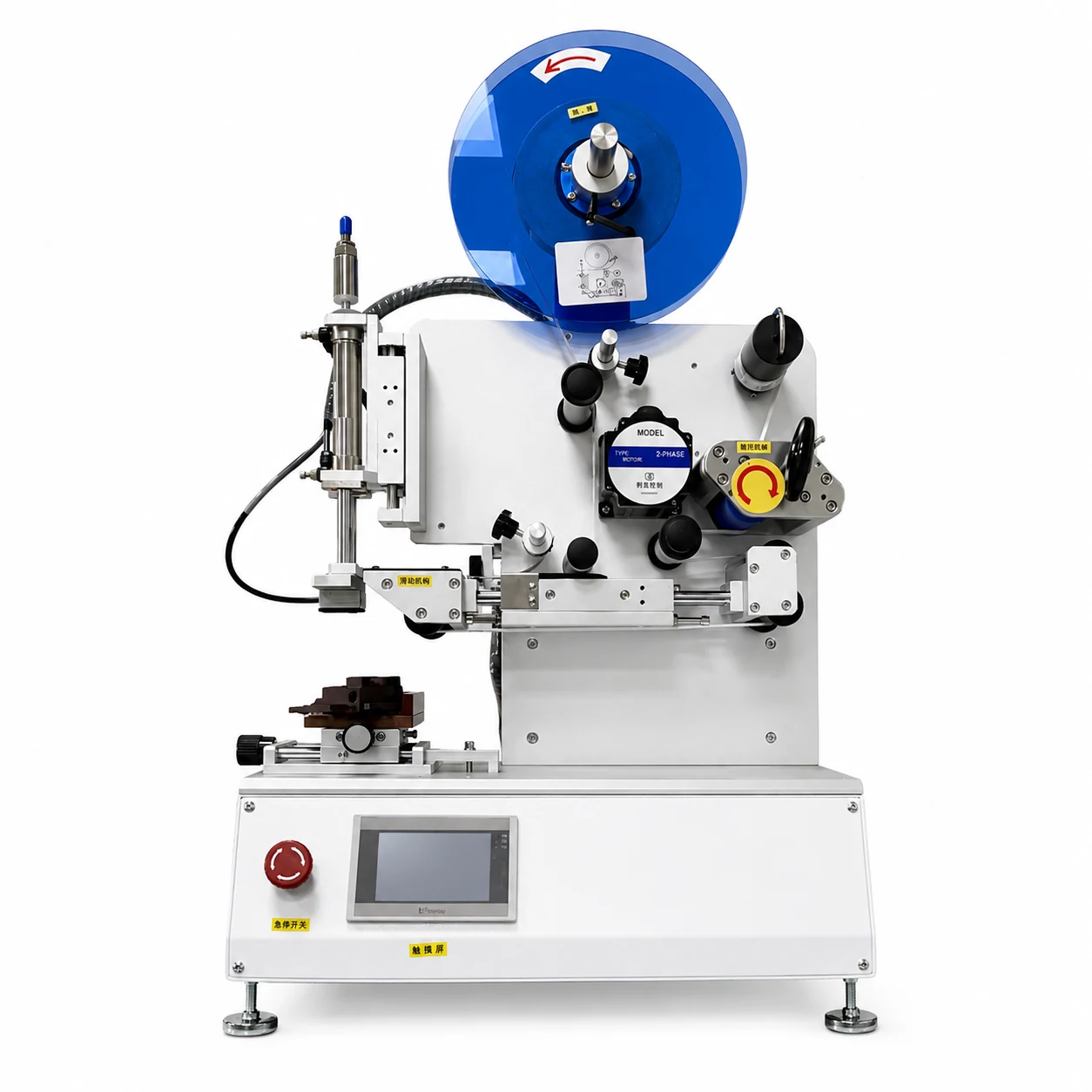

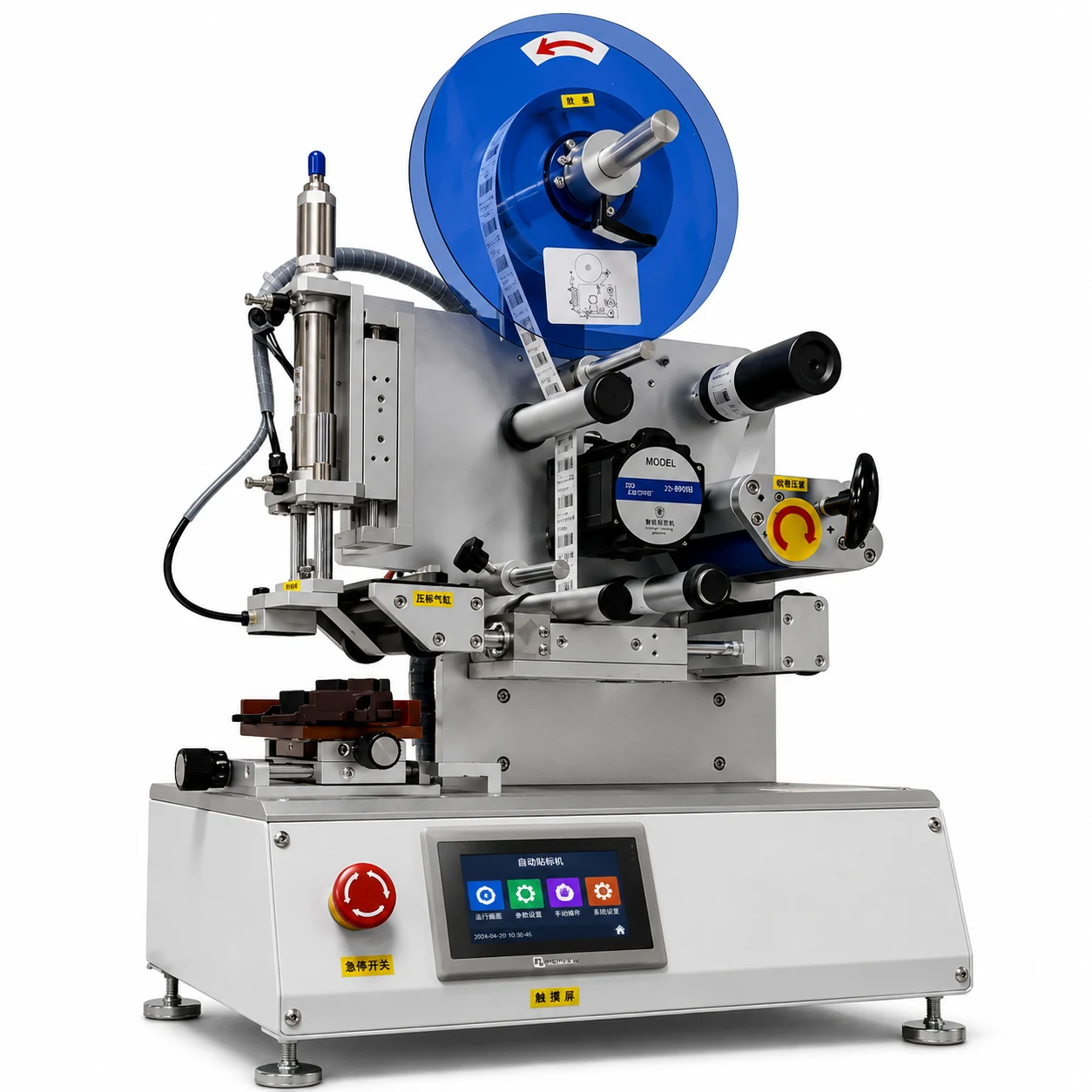

평면 라벨러(반자동 고정밀·흡착식)는 작업물을 지그에 고정한 뒤 라벨을 흡착 패드로 픽업해 실린더로 정밀하게 눌러 붙이는 반자동 라벨링 장비입니다.

전자부품·소형 케이스·카드 등 정밀 부착이 필요한 현장에서, ±0.3mm의 높은 정밀도로 부착하므로, 위치 정확도가 중요한 평면·소형 제품의 라벨링에 적합합니다.

주요 특징

• 고정밀 부착: 흡착 패드와 실린더 하강 방식으로 ±0.3mm의 높은 부착 정밀도
• 흡착식 방식: 라벨을 흡착해 정확한 위치에 부착, 다양한 표면 대응
• 불균일 표면 대응: 라벨링 기구 교체로 오목·곡면 등 불균일 표면 부착
• 지그 교체: 작업물 지그 교체로 비정형 제품에도 대응
• 터치 제어: 터치 스크린으로 부착 조건 설정이 쉬움
• 탁상형: 약 550×420×780mm의 콤팩트 구조

적용 분야

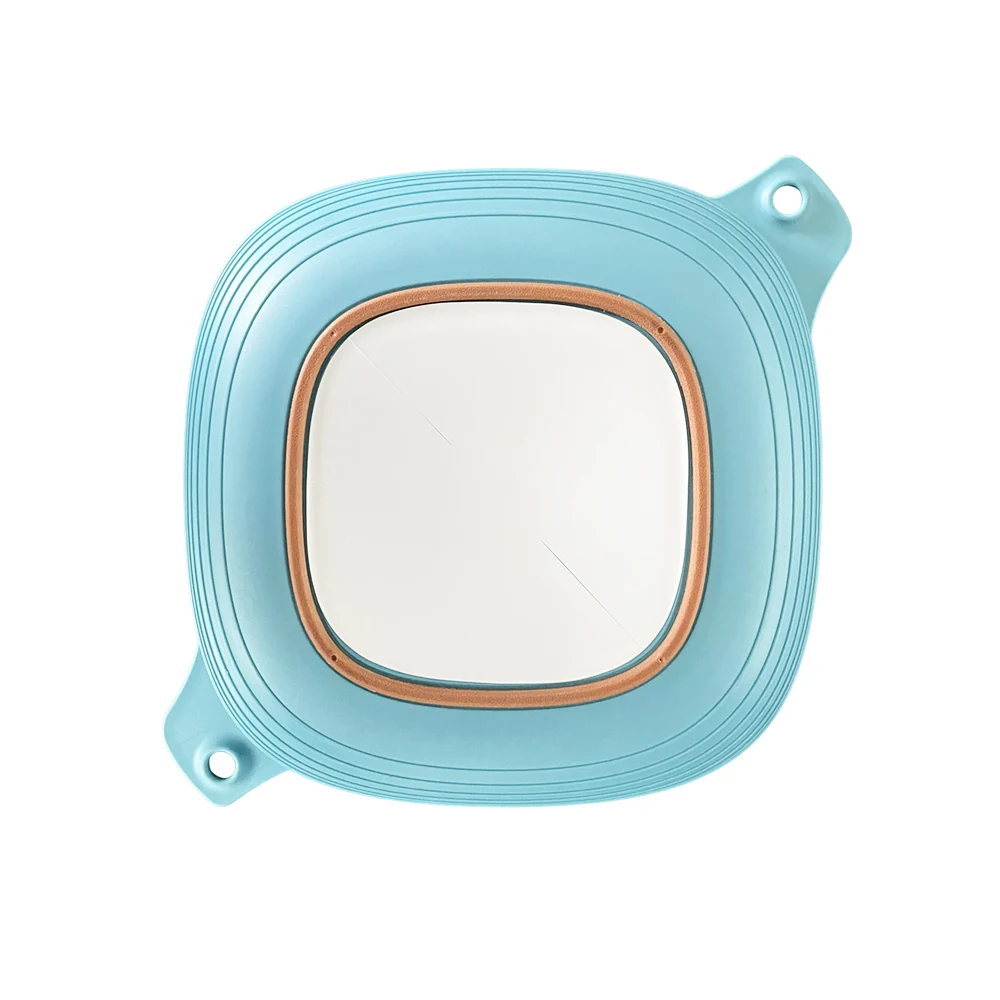

• 적용 산업: 전자, 정밀부품, 화장품 등

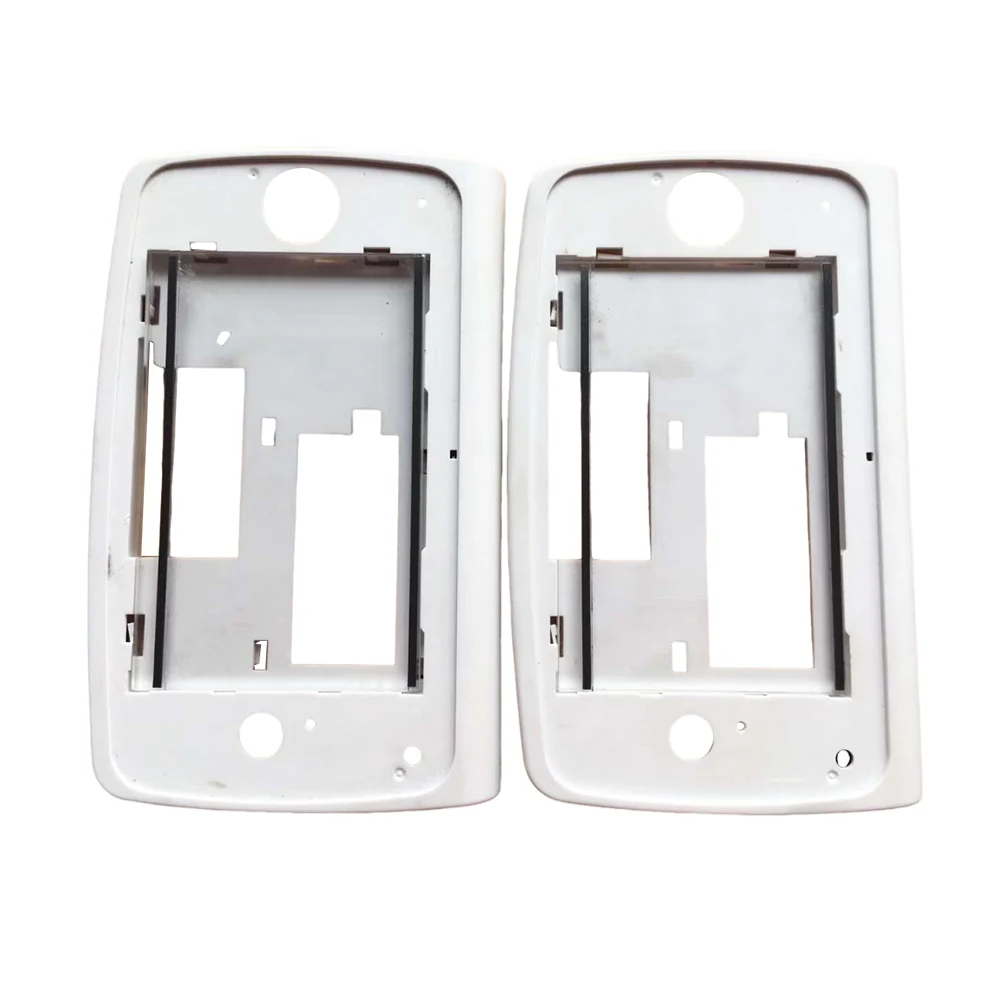

• 적용 대상: 전자부품·PCB·소형 케이스·카드 등 정밀 부착이 필요한 평면·소형 작업물
• 적용 라벨: 길이 10~60mm · 폭 6~70mm

작동 원리

작업물 지그 고정 → 라벨 흡착 픽업 → 실린더 하강 부착(고정밀) → 다음 작업

옵션

• 라벨링 기구 교체(오목·곡면 등 불균일 표면)
• 작업물 지그 교체(비정형 제품)
• ※ 에어컴프레서 별도 준비 필요(실린더 공압 사용)

기술 사양

참고 사항

• 정확한 적용을 위해 실제 작업물·라벨로 사전 테스트를 권장합니다(표면 상태·형상에 따라 부착 정밀도가 달라집니다).
• 곡면·오목 표면이나 비정형 작업물은 기구·지그 교체로 대응할 수 있습니다.
• 본 장비는 실린더 공압을 사용하므로 별도의 에어컴프레서가 필요합니다.
• 뉴트리바디는 라벨·지그·옵션 구성, 설치 및 시운전까지 함께 검토해 드립니다.
