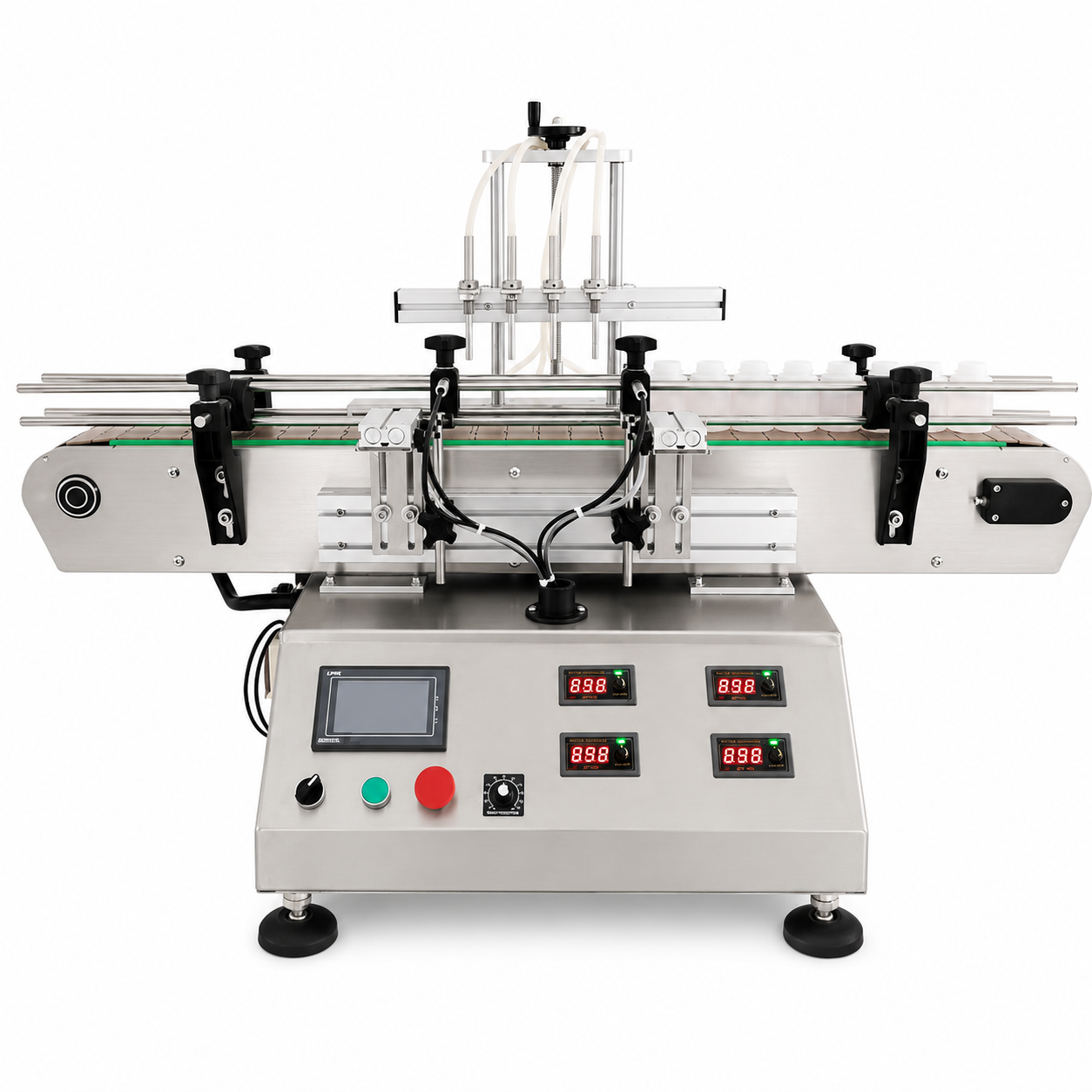

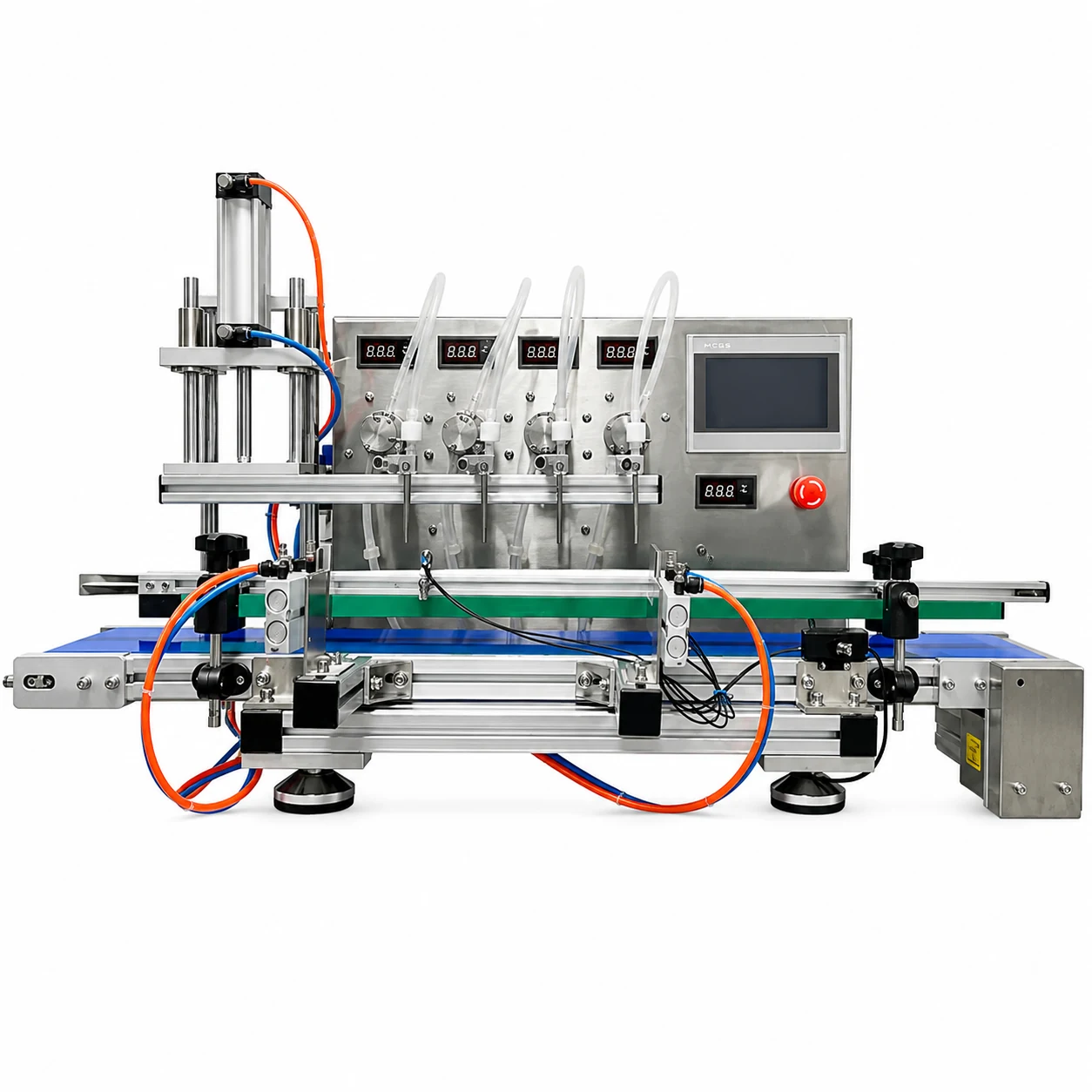

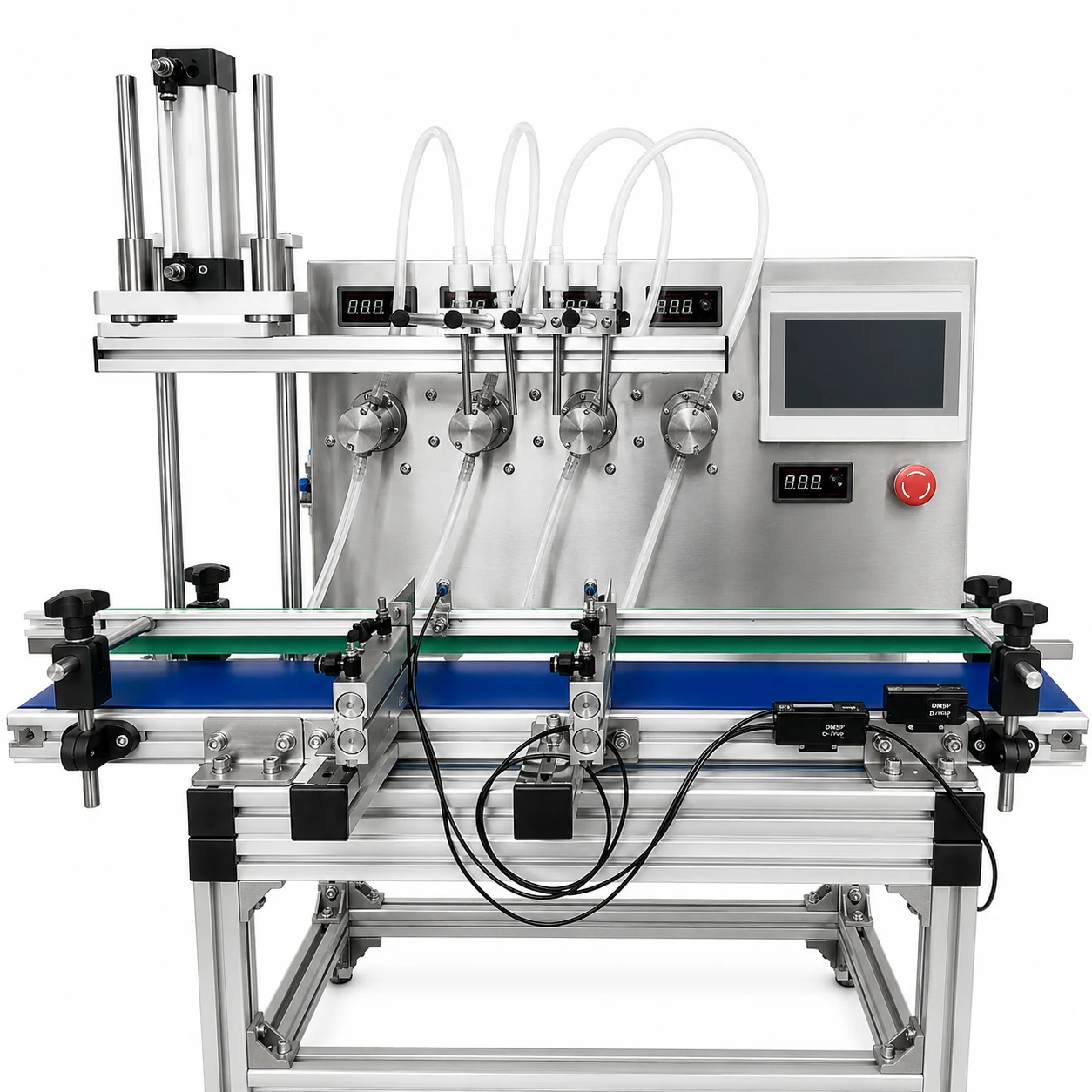

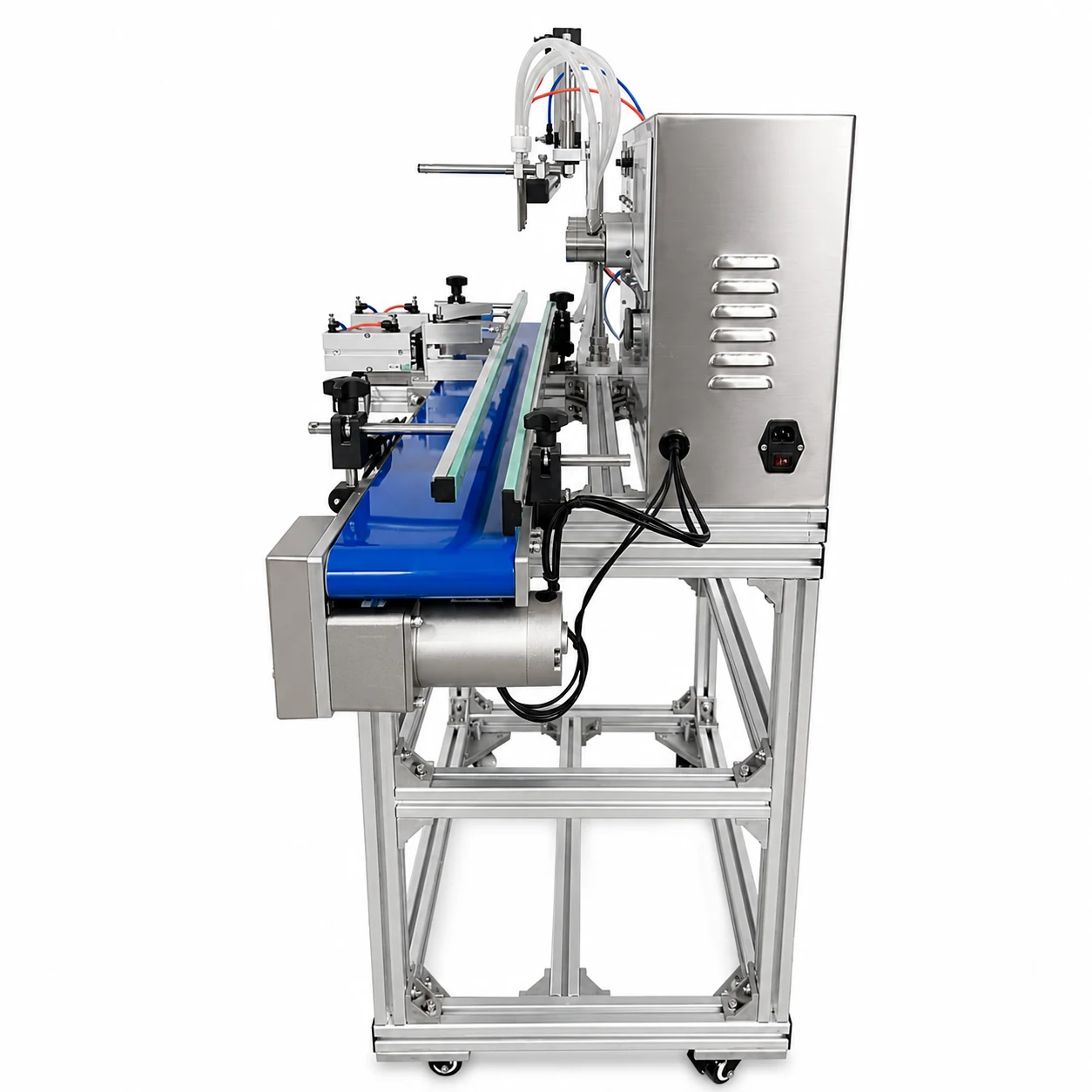

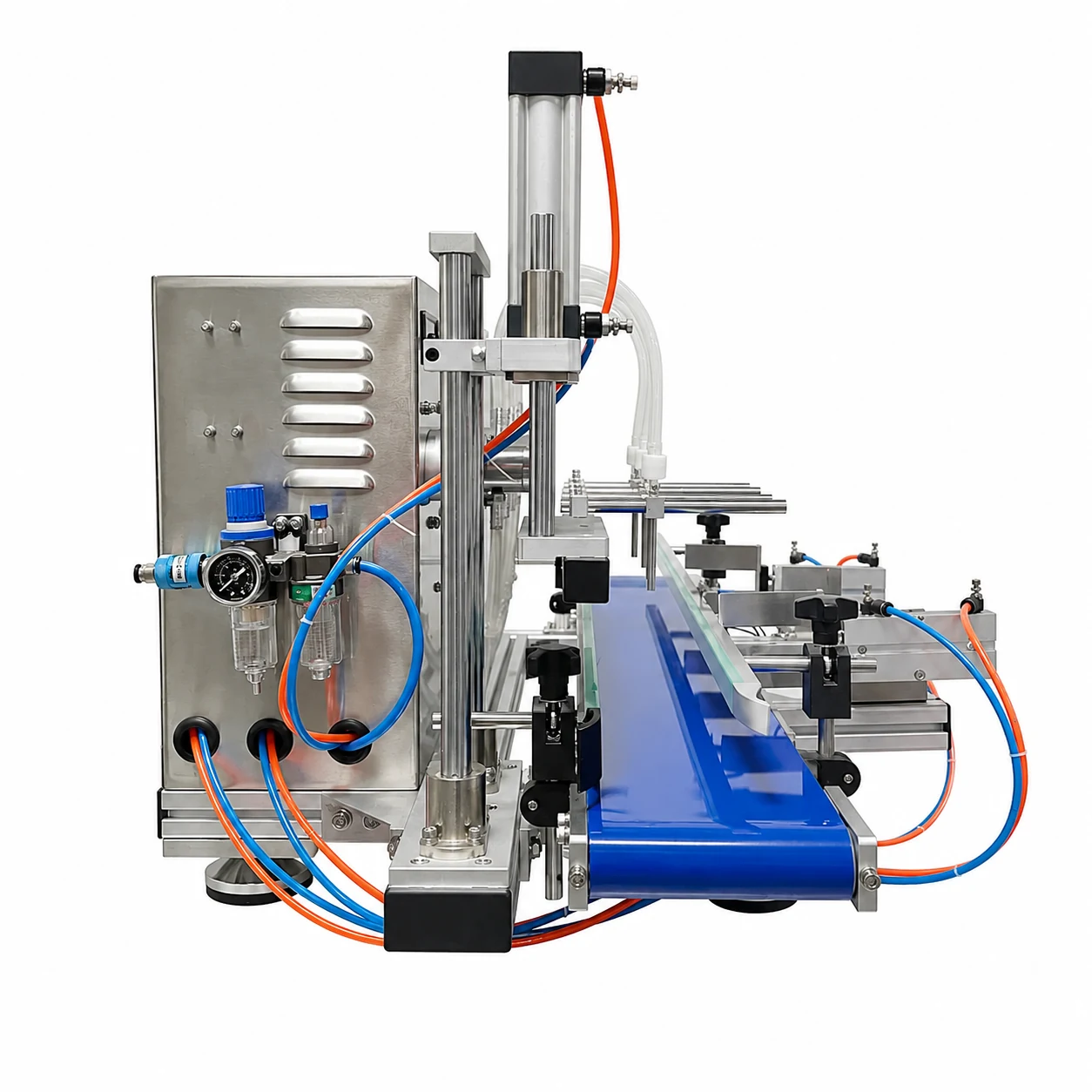

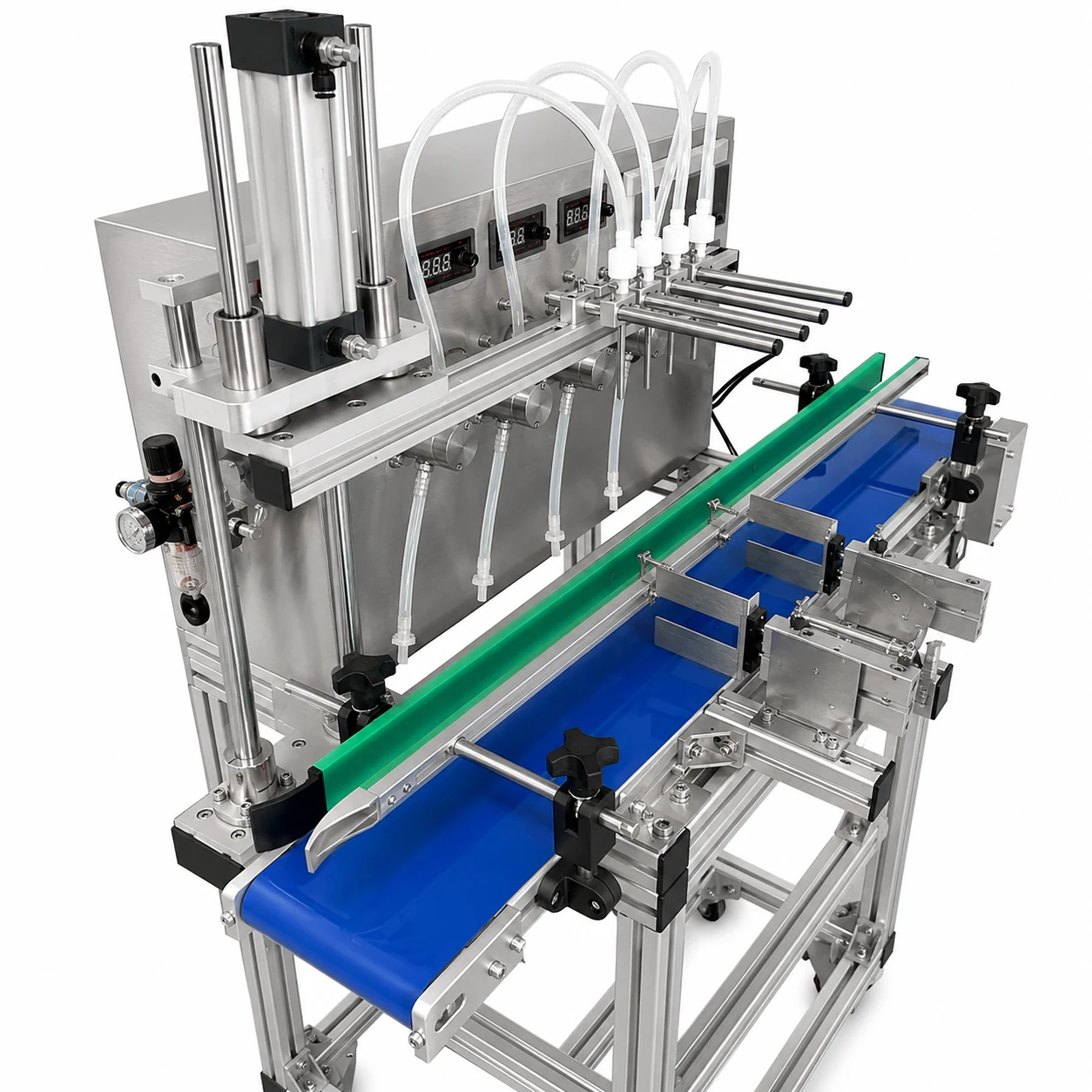

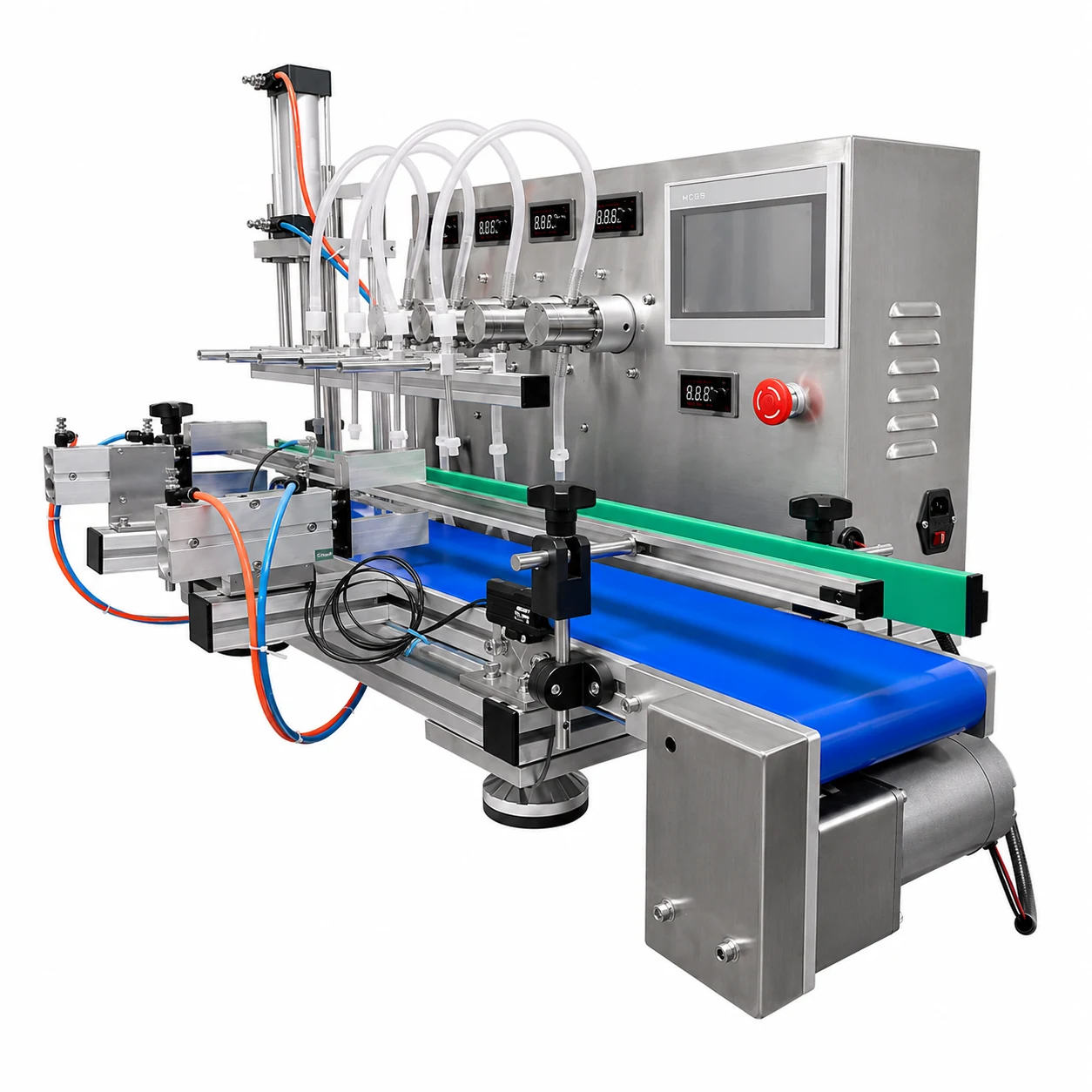

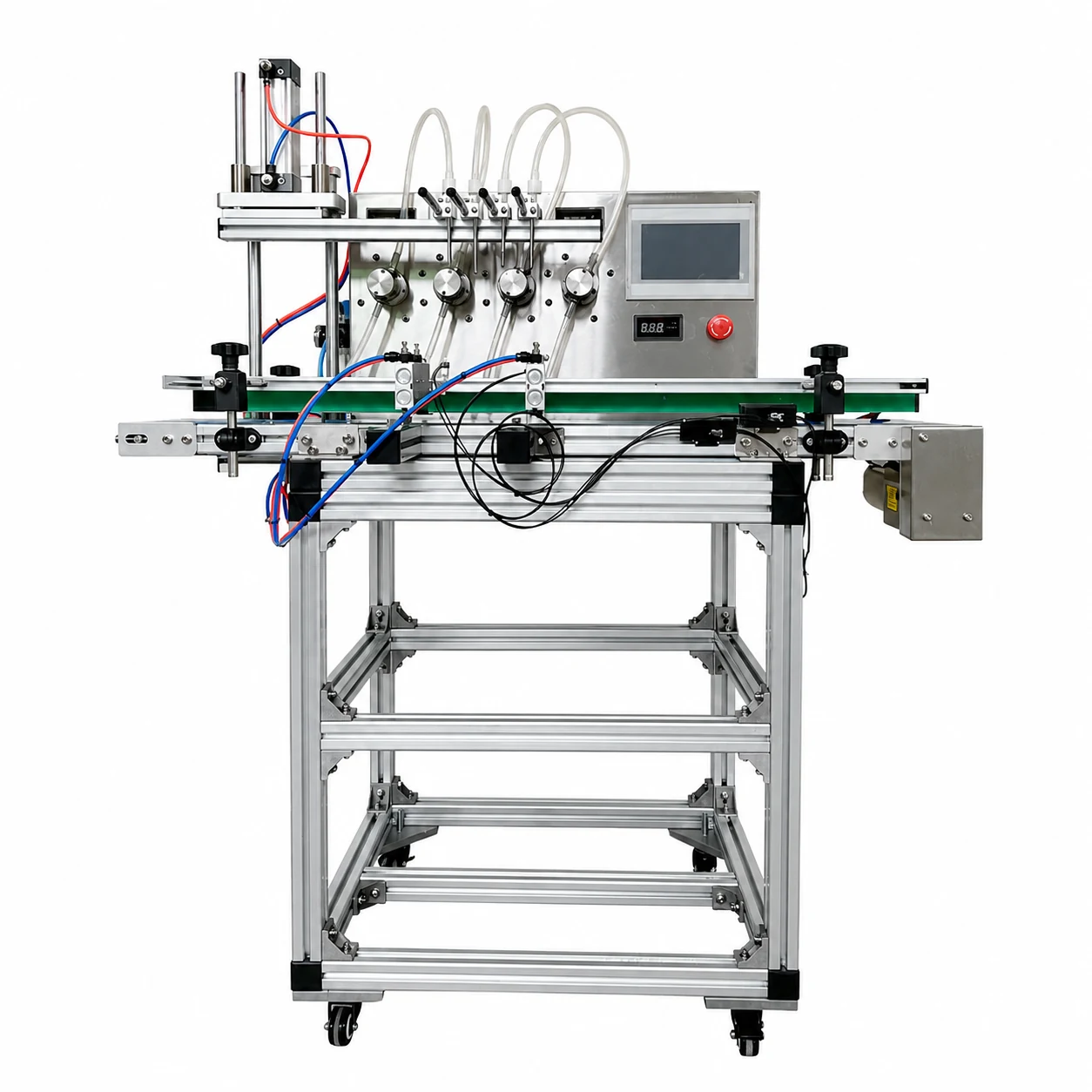

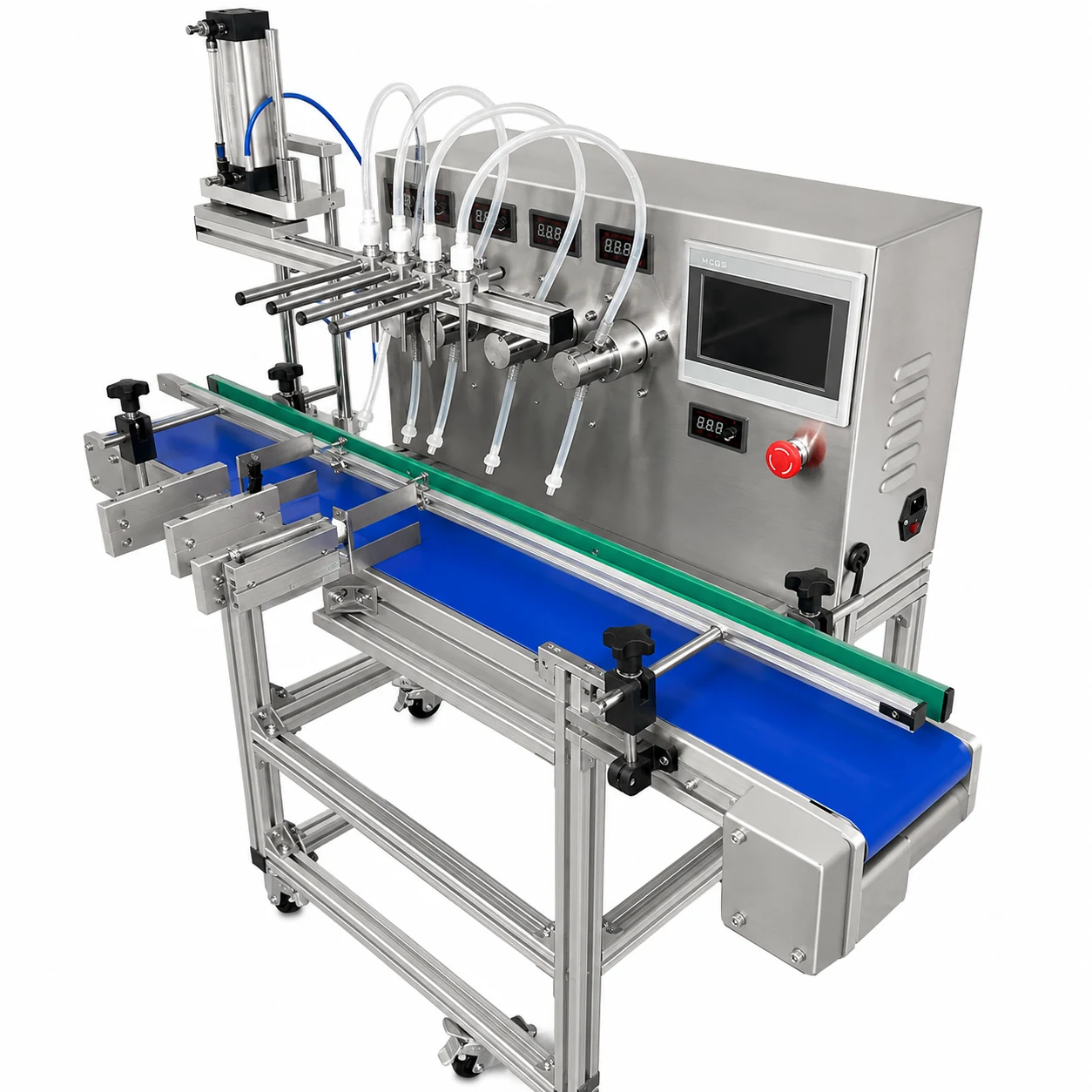

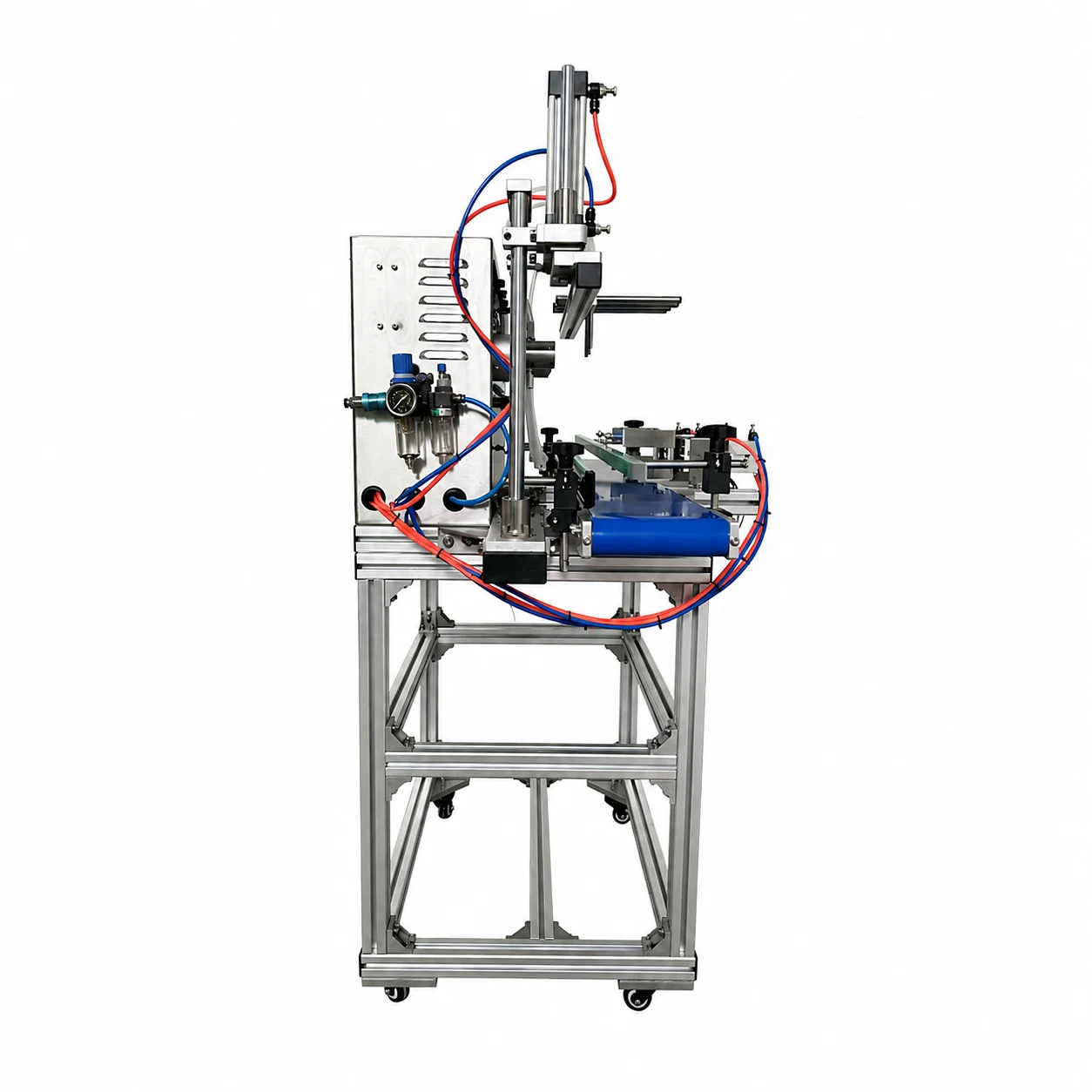

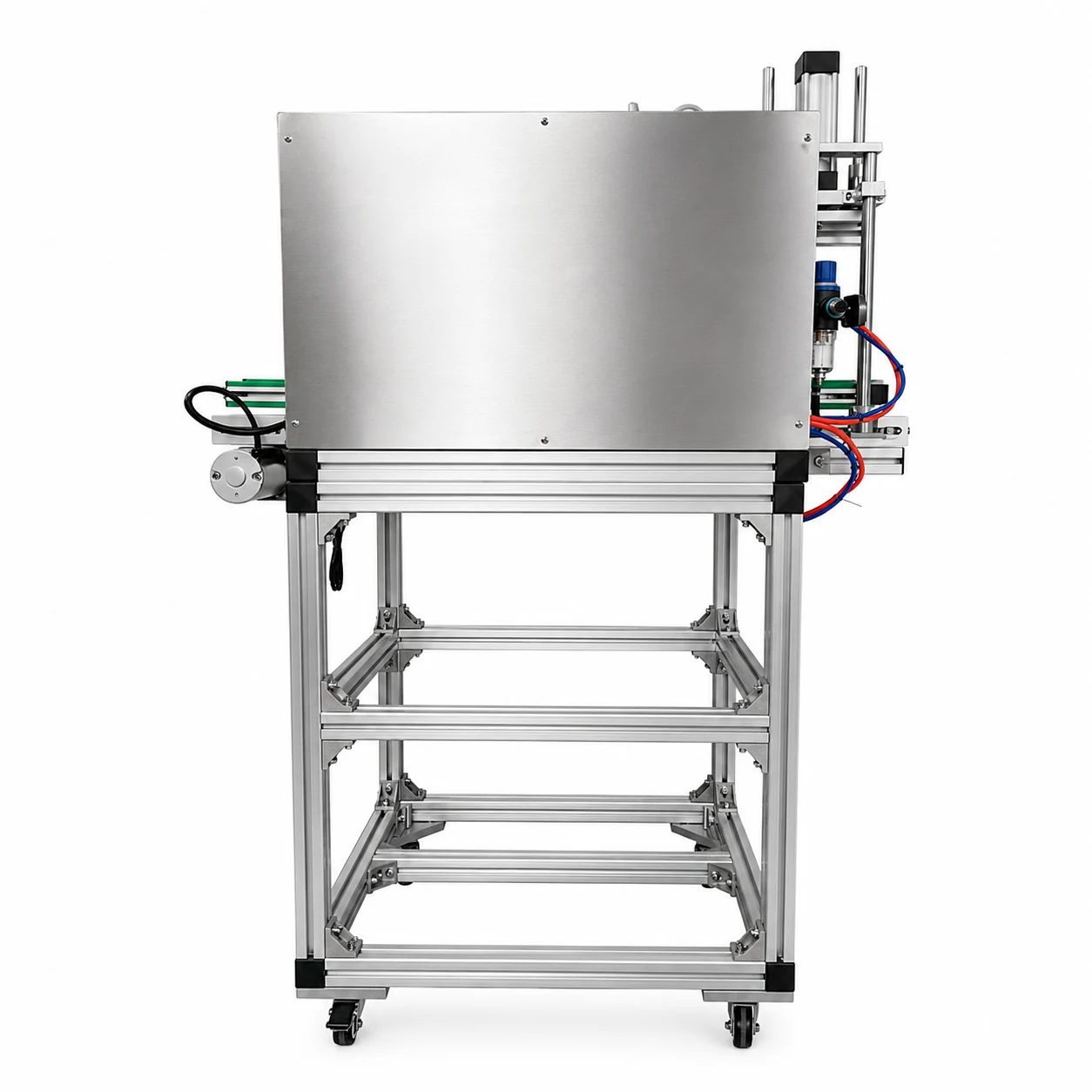

액상충진기(탁상형 4헤드 마그네틱)는 식용유·우유·주스·물·시럽·세정제처럼 점도가 낮고 입자가 없는 액상을 마그네틱펌프로 정량 충진하는 전자동 탁상형 충진기입니다.

식품·화학·화장품 등 다양한 현장에서, 컨베이어로 들어온 용기를 센서가 감지하면 4개 마그네틱펌프 노즐이 충진하므로, 좁은 공간에서 소량·다품종 자동 생산이나 연구·시제품 충진에 적합합니다.

주요 특징

• 316 스테인리스 마그네틱펌프: 4L 고유량 316 스테인리스 펌프 바디·내부 기어로 부식·산·알칼리에 강하고 수명이 김
• 4헤드 개별 제어: 영구자석+마이크로모터 구동, 노즐마다 개별 제어로 정밀 충진
• 관리 편의: 원물이 넘쳐도 전장부에 영향을 주지 않는 구조로 유지보수가 쉬움
• 노즐 높이 조절: 브래킷 높이로 노즐 위치 조절(알루미늄 브래킷 2종 높이 선택)
• 광전 센서: 용기를 감지해 자동 충진, 빈 충진·낭비 방지
• 컨베이어 연동: 병 지름에 맞춰 컨베이어 조절, 비상정지·PLC 터치 제어

적용 분야

• 적용 산업: 식품, 화학, 화장품 등
• 적용 원물: 식용유·우유·두유·과일주스·물·시럽 등 식품, 향수·화장수 등 화장품, 세정제·유기용제 등 (비점성·무입자 액상)
• 적용 용기: 병(지름 30~125mm·높이 50~200mm), 향수 병, 점적 병 등

※ 마그네틱펌프 특성상 입자가 없는 저점도 액상에 적합합니다.

작동 원리

원물 공급 → 용기 투입(컨베이어) → 센서 감지·정위치 → 4헤드 마그네틱펌프 정량 토출 → 컨베이어 배출 → 캡핑·라벨 라인

옵션

• 알루미늄 브래킷 높이 2종 선택
• 컨베이어 병 지름 맞춤
• ※ 에어컴프레서 별도 준비 필요(실린더 작동용)

기술 사양

참고 사항

• 정확한 적용을 위해 실제 원물·용기로 사전 테스트를 권장합니다.
• 마그네틱펌프 방식은 입자가 없는 저점도 액상에 적합하며, 점도가 높거나 입자가 있는 원물은 별도 펌프 방식을 권장합니다.
• 실제 생산량은 원물 점도·충진 용량·용기에 따라 달라질 수 있습니다.
• 뉴트리바디는 캡핑·라벨 라인 연동, 설치 및 시운전까지 함께 검토해 드립니다.
