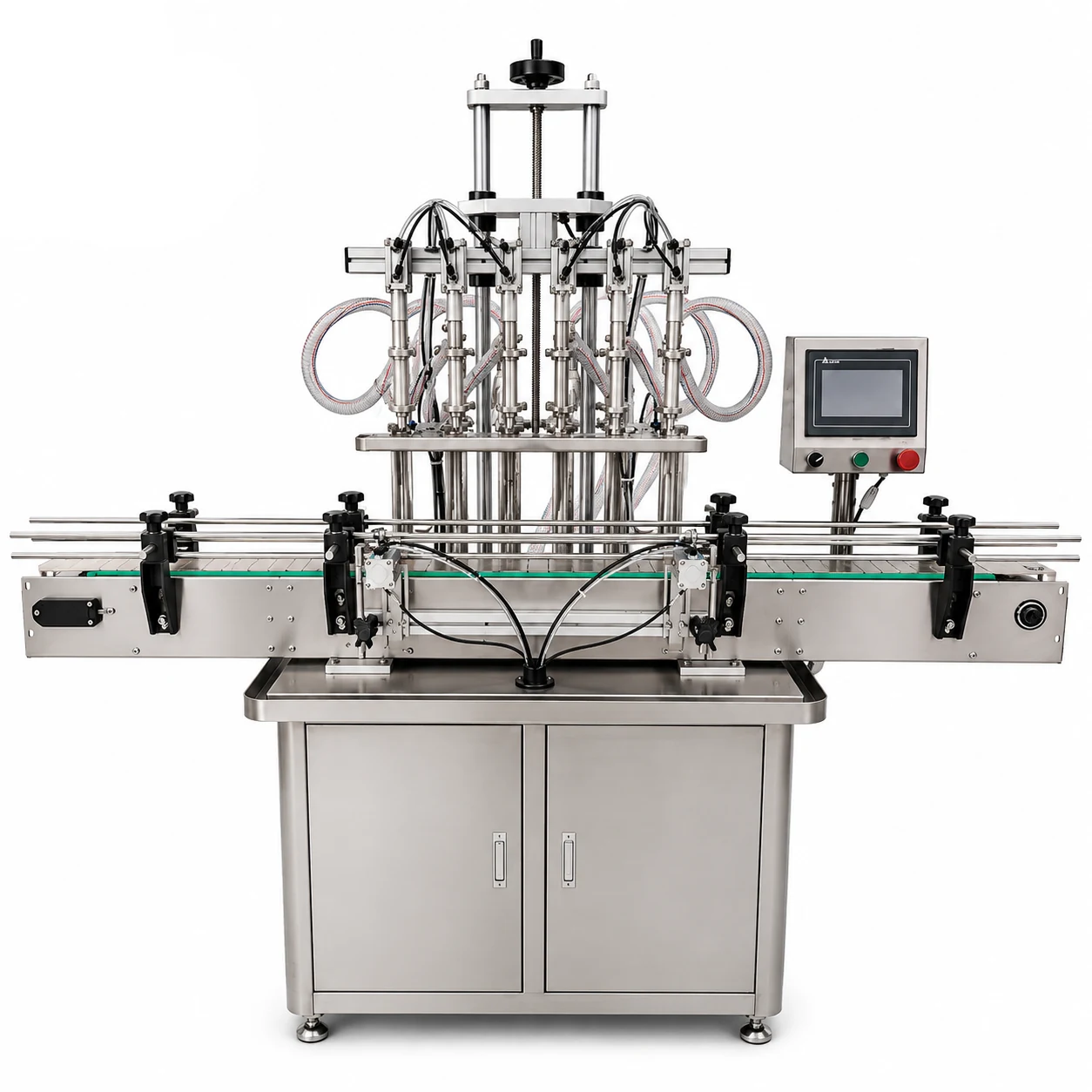

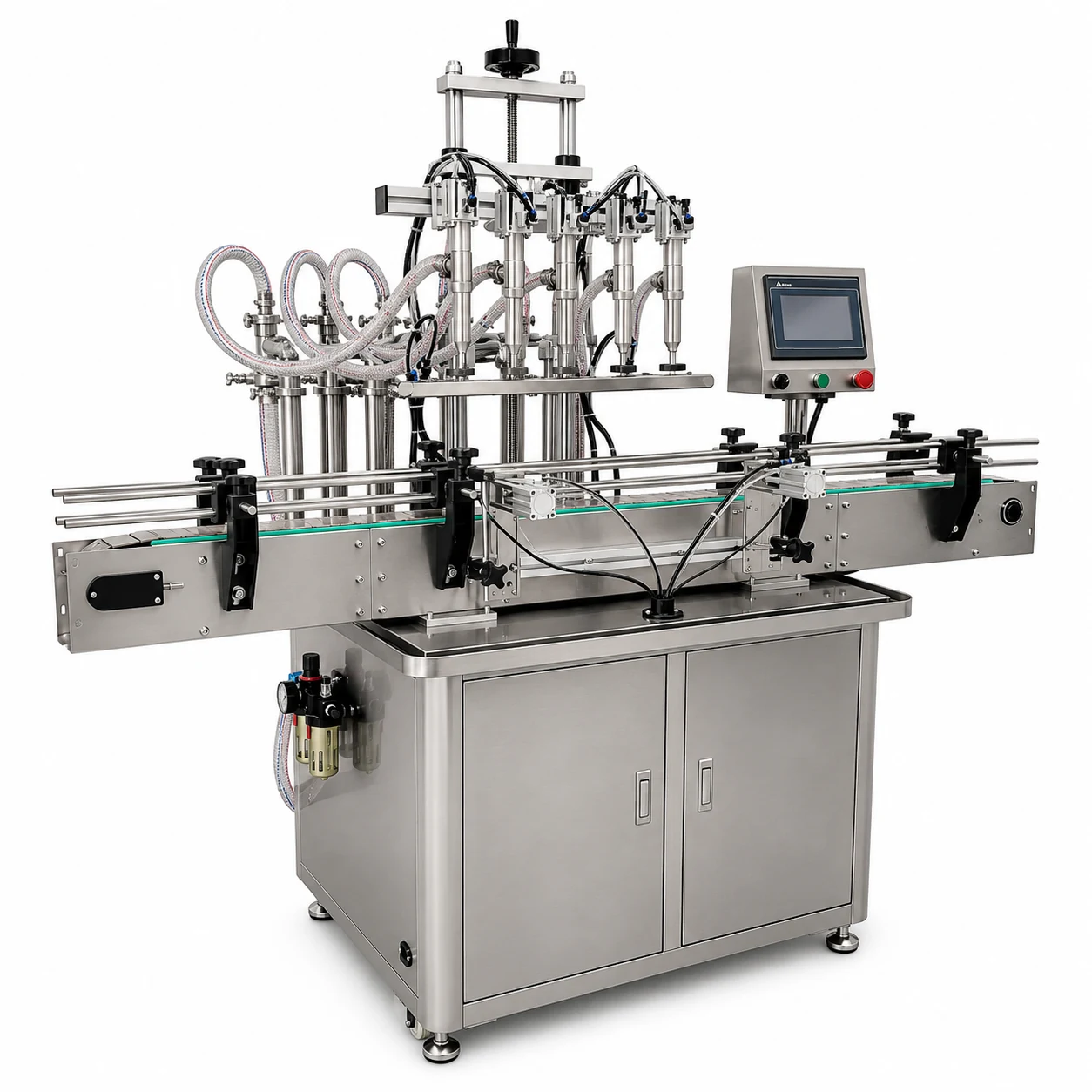

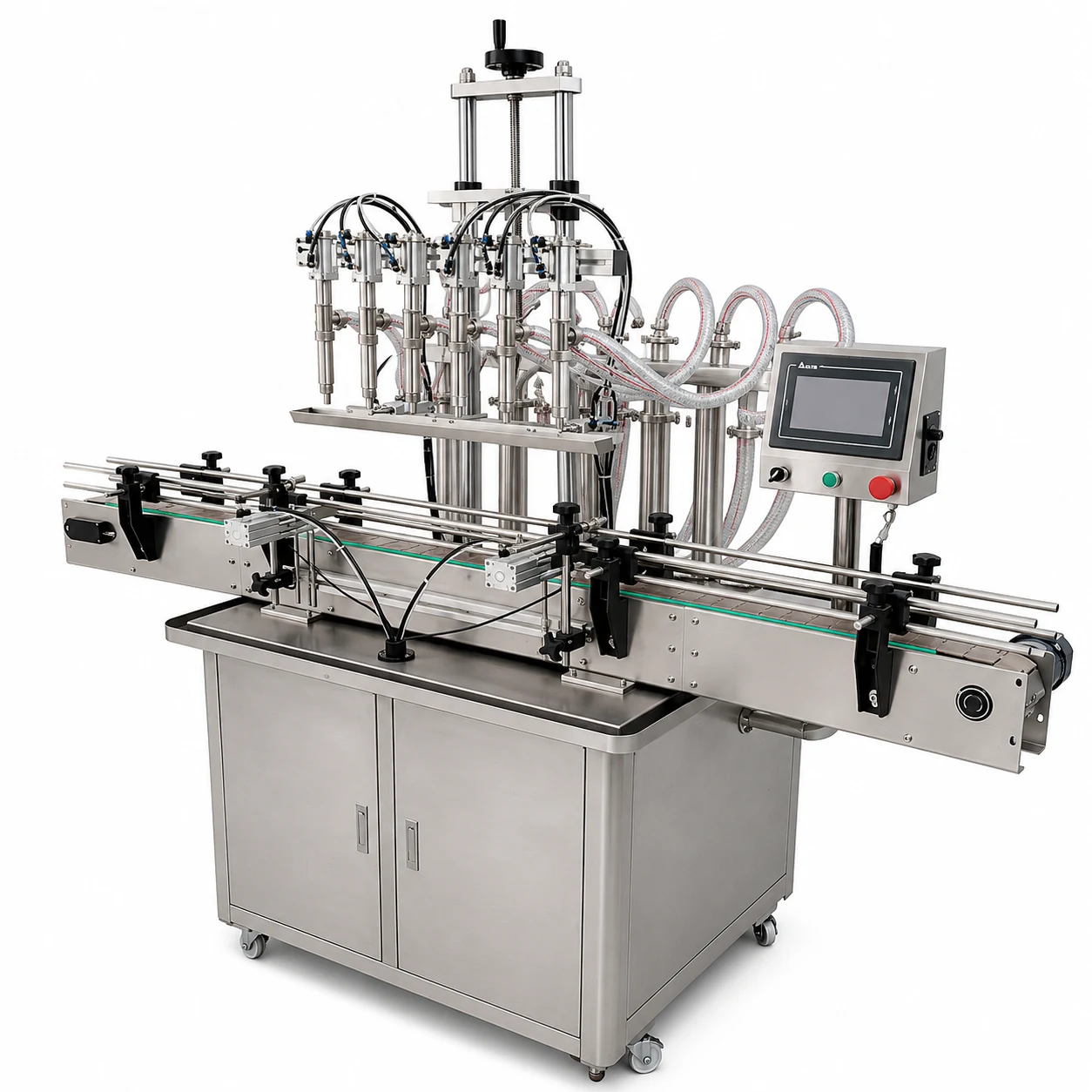

액상충진기(전자동 6헤드·음료)는 음료·주스·식초·간장·식용유처럼 점도가 낮은 액상을 피스톤 방식으로 정량 충진하는 전자동 직선식(인라인) 충진기입니다.

식품·음료 등 다양한 현장에서, 컨베이어로 들어온 용기를 센서가 감지하고 진출병 실린더가 병을 정위치시키면 6개 노즐이 동시에 충진하므로, 캡핑·라벨 라인과 연결해 음료·액상 제품을 중·대량으로 자동 생산할 수 있습니다.

주요 특징

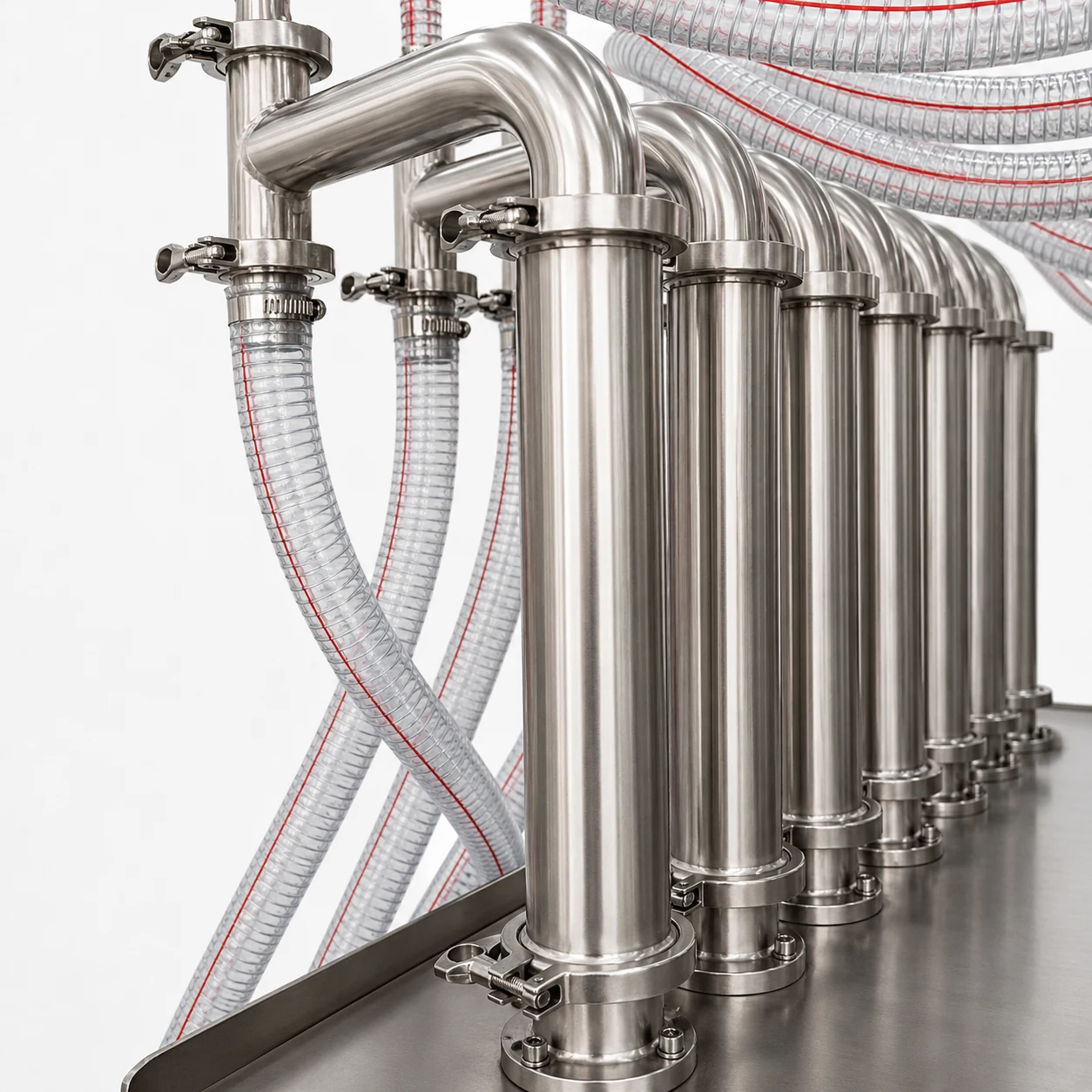

• 6헤드 피스톤 충진: 직선식 피스톤 방식으로 액상을 빠르고 정확하게 충진(정밀도 ≤±1%)

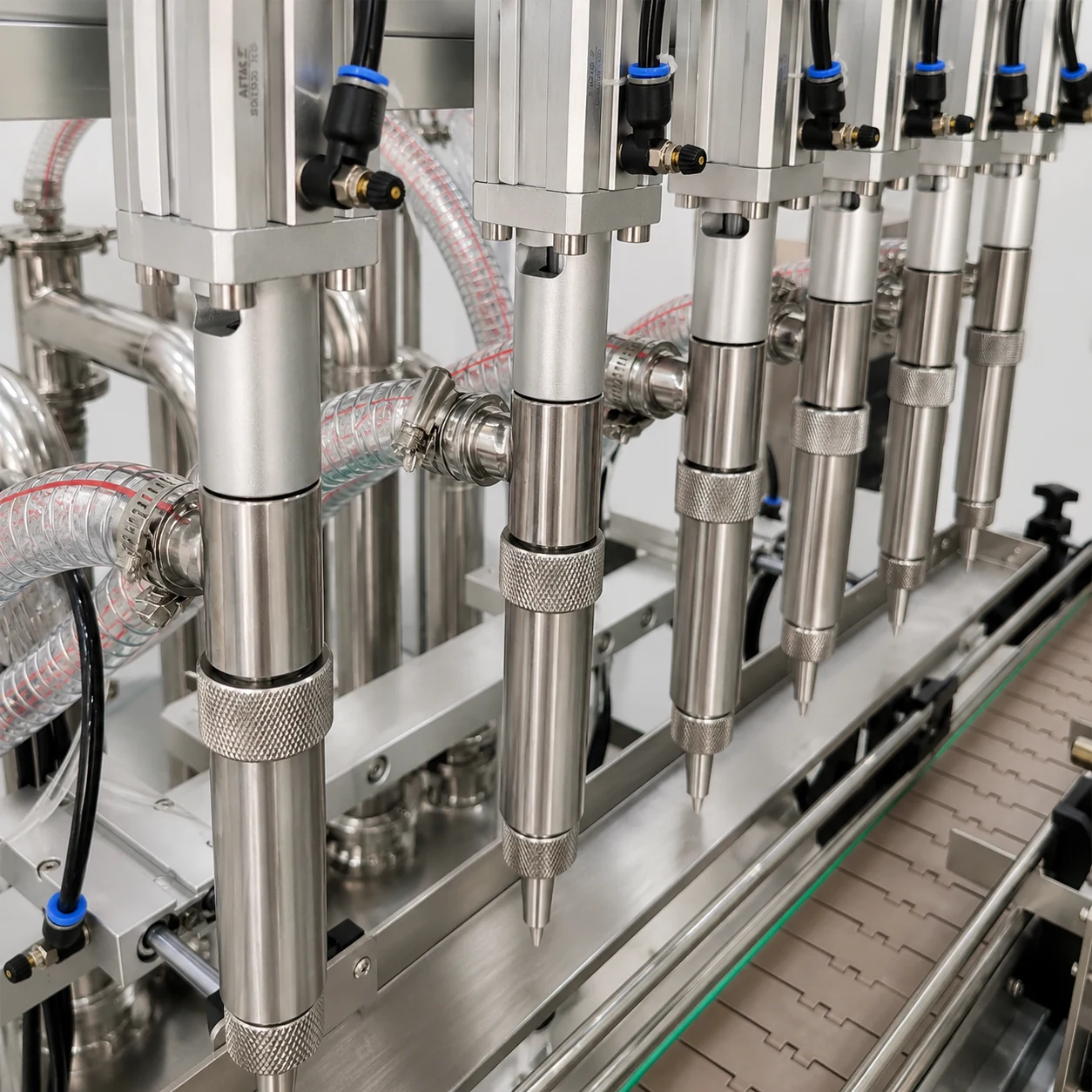

• 노즐 개별 제어: 노즐마다 에어실린더 1개로 개별 제어, 샴푸·오일 같은 더 점성 높은 제품도 충진 범위 조절이 쉬움

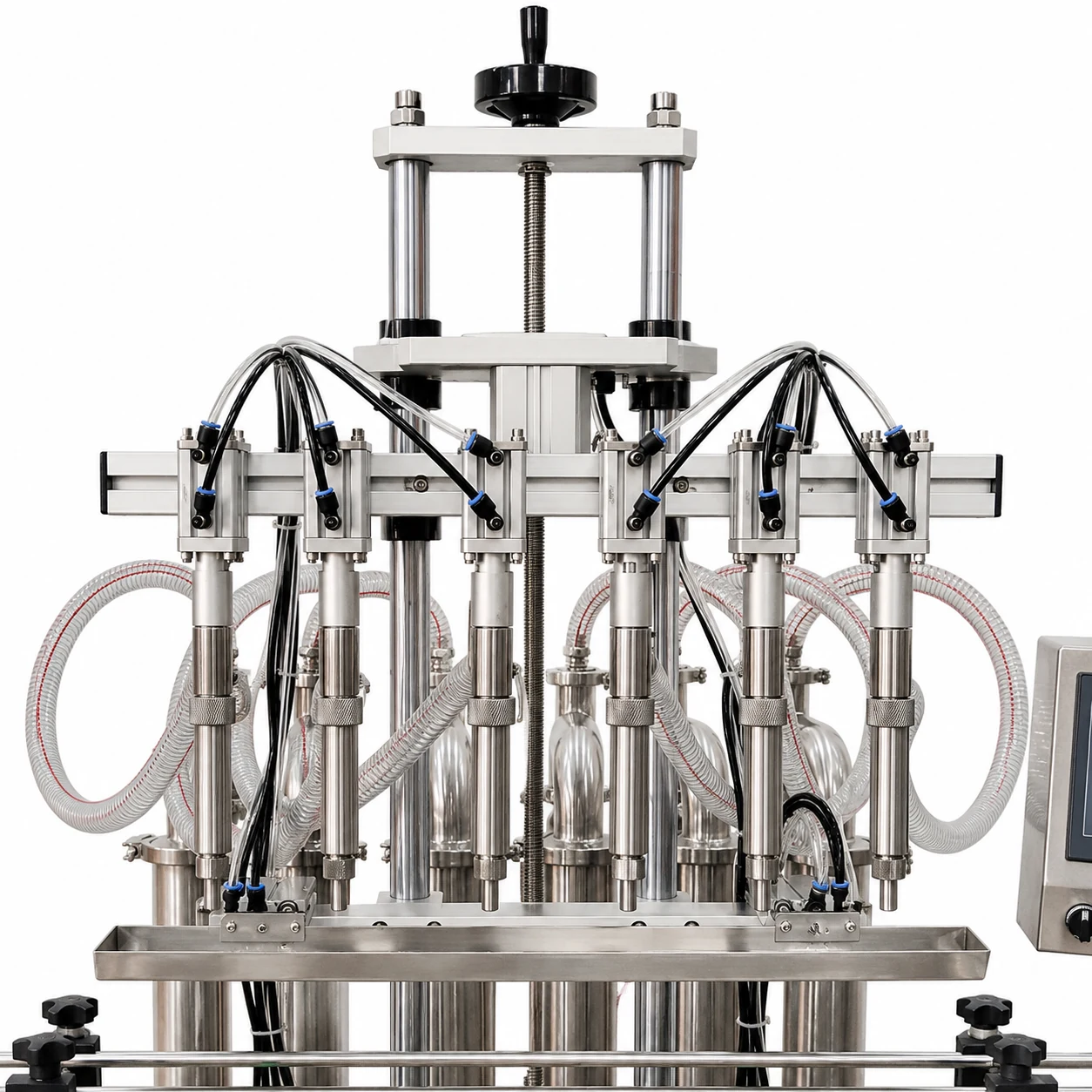

• 노즐 위치 조절: 노즐을 상하·좌우로 이동, 핸들로 충진 헤드 높이를 용기에 맞춰 조절
• 액 흘림 방지: anti-drip 노즐로 마감이 깔끔
• 진출병 제어: 광전 감지 + 진출병 실린더로 병을 정위치시켜 안정적으로 충진
• 터치스크린 제어: 중문/영문 전환 터치패널로 파라미터를 빠르게 조절
• 컨베이어 연동: 컨베이어 길이·재질 맞춤, 캡핑·라벨 라인과 연결

적용 분야

• 적용 산업: 식품, 음료 등
• 적용 원물: 음료·주스·식초·간장·식용유·에센셜오일 등 액상 제품
• 적용 용기: 생수 병, 주스 병, 오일 병 등

작동 원리

원물 공급 → 용기 투입(컨베이어) → 센서 감지·진출병 실린더 정위치 → 피스톤 정량 흡입 → 6헤드 노즐 충진(액 흘림 방지) → 컨베이어 배출 → 캡핑·라벨 라인

옵션

• 헤드 수 선택 (2 / 4 / 6 / 8 헤드)
• 충진 용량 범위 선택 (10~100 / 30~300 / 50~500 / 100~1000 / 500~3000 / 1000~5000ml)
• 컨베이어 길이·재질 맞춤
• ※ 에어컴프레서 별도 준비 필요

기술 사양

참고 사항

• 정확한 적용을 위해 실제 원물·용기로 사전 테스트를 권장합니다.
• 실제 생산량은 원물 점도·충진 용량·용기에 따라 달라질 수 있습니다.
• 본 장비는 별도의 에어컴프레서가 필요합니다.
• 뉴트리바디는 캡핑·라벨 라인 연동, 설치 및 시운전까지 함께 검토해 드립니다.
